- +34 953 888 089
- info@sicnova3d.com
- 9:00h a 14:00h - 15:00h -17:00h
- +34 953 888 089
- info@sicnova3d.com

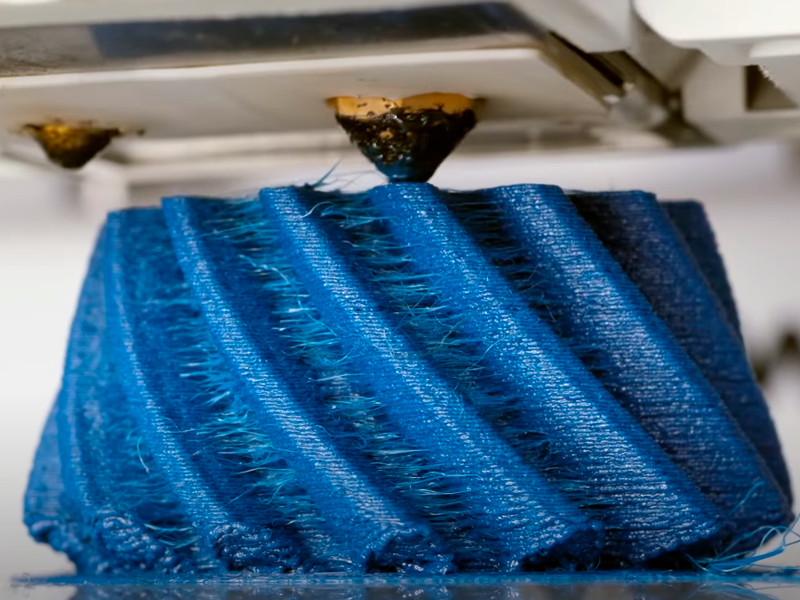

Una impresión que funcionaba correctamente comienza a presentar hilos, pequeñas burbujas, superficies irregulares o una extrusión inestable. Se revisa la boquilla, se modifica la temperatura, se calibra la plataforma y se ajusta la retracción, pero el problema continúa.
En muchas ocasiones, el origen no está en la impresora ni en el archivo: está en el estado del material.
La humedad en los filamentos de impresión 3D es una causa frecuente de pérdida de calidad en procesos FFF o FDM. El riesgo puede aumentar durante determinados periodos del verano, especialmente en instalaciones con humedad ambiental elevada, aperturas frecuentes de puertas, climatización intermitente o paradas prolongadas por vacaciones.
En un entorno profesional, este problema no afecta únicamente al aspecto de la pieza. También puede provocar:
Por eso, controlar la humedad del filamento debe considerarse parte del proceso de fabricación, especialmente cuando se imprimen piezas funcionales, utillajes, componentes de uso final o materiales técnicos.
Un filamento húmedo suele manifestarse mediante chasquidos durante la extrusión, burbujas, una superficie áspera o irregular, exceso de hilos, variaciones en el caudal y una menor adhesión entre capas.
La forma más fiable de comprobarlo es realizar una prueba controlada, comparar el resultado con una bobina correctamente conservada y, cuando corresponda, secar el material siguiendo las instrucciones de su fabricante.
Una caja seca ayuda a evitar que el filamento continúe absorbiendo humedad, pero no siempre elimina el agua que ya se encuentra en el interior del material. En ese caso se necesita un sistema de secado activo.
Muchos de los polímeros utilizados en fabricación aditiva son higroscópicos. Esto significa que tienen capacidad para atraer y absorber moléculas de agua presentes en el ambiente.
La absorción no ocurre únicamente sobre la superficie de la bobina. Con el tiempo, la humedad puede difundirse hacia el interior del filamento. La velocidad y la cantidad absorbida dependen de diferentes factores:
No todos los materiales absorben humedad con la misma rapidez ni reaccionan de la misma manera. Las poliamidas, los materiales de soporte solubles y algunos filamentos flexibles suelen requerir un control más riguroso que otros materiales de uso habitual.
Cuando el filamento entra en el hotend, pasa en pocos segundos desde la temperatura ambiente hasta la temperatura de procesamiento del polímero.
El agua absorbida también se calienta. Parte de esa humedad se transforma rápidamente en vapor y genera pequeñas expansiones dentro del material fundido. Este fenómeno puede alterar la presión y la continuidad del flujo que sale por la boquilla.
El resultado puede ser una extrusión menos estable, con microburbujas, interrupciones, poros, salpicaduras o variaciones en la anchura de las líneas depositadas.
En determinados polímeros, el problema puede ir más allá de la formación de vapor. La combinación de humedad y altas temperaturas de procesamiento puede favorecer procesos de degradación hidrolítica. En algunos poliésteres, por ejemplo, el agua puede provocar la ruptura de cadenas moleculares y debilitar el material.
Esto significa que un filamento excesivamente húmedo no solo puede imprimir peor: también puede producir una pieza cuyas propiedades finales sean inferiores a las esperadas.
Ningún síntoma aislado permite confirmar por completo que un filamento esté húmedo. Sin embargo, la combinación de varios indicios aumenta considerablemente la probabilidad.
Uno de los síntomas más reconocibles es la aparición de pequeños sonidos procedentes de la boquilla.
El material parece crepitar, chasquear o producir pequeñas explosiones mientras se extruye. Estos sonidos pueden estar relacionados con la liberación de vapor dentro del polímero fundido.
En materiales muy afectados también pueden observarse pequeñas salpicaduras en la salida de la boquilla.
Al extruir el filamento manualmente, el hilo de plástico debería salir de forma relativamente continua y uniforme.
Cuando existe humedad, pueden aparecer:
Esta prueba resulta útil como primera observación, aunque debe realizarse con los parámetros correctos para el material.
Una pieza que normalmente debería presentar una superficie homogénea puede mostrar:
La presencia de hilos entre distintas zonas de la pieza suele asociarse inmediatamente a una retracción insuficiente, una temperatura demasiado alta o desplazamientos mal configurados.
Sin embargo, el filamento húmedo también puede aumentar el goteo y la inestabilidad del material durante los movimientos sin extrusión.
Antes de modificar de forma significativa la retracción, conviene comprobar el estado de la bobina. Ajustar el perfil para compensar un material húmedo puede ocultar temporalmente el problema, pero no resolverlo.
La humedad puede producir variaciones en la cantidad de material depositado. Estas alteraciones pueden manifestarse como:
Algunos filamentos pueden volverse frágiles después de permanecer expuestos durante periodos prolongados.
El filamento se rompe al desenrollarlo, al introducirlo en el sistema de alimentación o incluso mientras permanece cargado en la impresora.
No obstante, la fragilidad no siempre se debe exclusivamente a la humedad. También puede estar relacionada con envejecimiento, exposición a radiación ultravioleta, degradación térmica, tensiones de bobinado o una formulación concreta.
En un entorno industrial o profesional conviene utilizar un proceso de diagnóstico repetible. Cambiar varios parámetros al mismo tiempo dificulta identificar la causa real y puede introducir nuevos errores.
Paso 1. Revisar el historial de la bobina
Antes de iniciar pruebas, conviene responder a estas preguntas:
Una bobina sin trazabilidad obliga a realizar más pruebas y aumenta la incertidumbre del proceso.
Paso 2. Inspeccionar el filamento y la bobina
Debe comprobarse:
La ausencia de daños visibles no garantiza que el material esté seco, pero puede revelar otros problemas.
Paso 3. Realizar una extrusión controlada
Con la boquilla limpia y a la temperatura recomendada por el fabricante, puede realizarse una pequeña extrusión manual.
Se debe prestar atención a:
Esta prueba no sustituye a una validación completa, pero ayuda a decidir si es necesario revisar el material antes de continuar.
Paso 4. Imprimir una probeta sencilla
En lugar de utilizar directamente una pieza de producción, es preferible imprimir una muestra pequeña con un archivo conocido y validado.
La probeta debería permitir observar:
Para que la comparación sea válida, deben mantenerse constantes la máquina, la boquilla, el perfil y las condiciones de impresión.
Paso 5. Comparar con material de referencia
Cuando sea posible, se recomienda repetir la prueba con:
Si los defectos desaparecen sin modificar el perfil, la condición del material se convierte en una causa muy probable.
Paso 6. Secar y volver a validar
El material sospechoso debe secarse siguiendo las instrucciones específicas del fabricante. Después se repite la misma probeta con los mismos parámetros.
Una mejora clara tras el secado es una evidencia útil, aunque no garantiza que el material haya recuperado por completo sus propiedades originales.
En aplicaciones críticas, la validación puede requerir ensayos dimensionales o mecánicos adicionales.
La sensibilidad depende de la química del polímero y de la formulación concreta. Dos filamentos comercializados bajo la misma familia genérica pueden presentar comportamientos diferentes.
Por tanto, la clasificación siguiente debe utilizarse como orientación, no como sustituto de la ficha técnica.
| Prioridad de control alta | Prioridad de control media |
|---|---|
| Poliamidas o nylons | PETG y otros materiales basados en poliéster |
| Poliamidas reforzados con fibra | Policarbonato |
| PVA | Algunas formulaciones de ABS o ASA |
| BVOH | Materiales modificados con cargas o aditivos |
| Determinados TPU y filamentos flexibles | Determinados filamentos de soporte no solubles |
Responsable de creación de contenidos en Sicnova, Isabel es una experta en marketing digital apasionada
por explorar nuevas estrategias y tendencias en el mundo de la comunicación.
Linkedin
