¿Qué es la Ingeniería Inversa? El escáner 3D como herramienta de trabajo

icono diseño

Captura de datos geométricos

icono diseño

Generación de modelos digitales

icono diseño

Integración con software de diseño

icono diseño

Versatilidad en aplicaciones

La ingeniería inversa es una disciplina esencial en diversos sectores industriales, permitiendo la digitalización y el análisis detallado de piezas físicas para su replicación, mejora o adaptación. En este contexto, los escáneres 3D se han convertido en herramientas indispensables, ya que facilitan la captura precisa de geometrías complejas con rapidez y eficiencia. Este artículo explora en profundidad la ingeniería inversa, su aplicación en la industria y el impacto de los escáneres 3D en este proceso.

Resumen esquema del contenido de la entrada

¿Qué es la Ingeniería Inversa?

La ingeniería inversa es el proceso de descomponer un objeto físico para analizar su diseño, estructura y funcionamiento con el objetivo de replicarlo, mejorarlo o integrarlo en nuevos sistemas. Se trata de una técnica clave en sectores como la manufactura, la automoción, la aeroespacial, la salud y la ingeniería civil.

Este proceso implica diversas etapas, incluyendo la captura de datos geométricos, la generación de modelos digitales en 3D, la edición y optimización del diseño y, en muchos casos, la fabricación mediante tecnologías de manufactura aditiva o sustractiva.

Beneficios del escáner 3D en la ingeniería inversa

El escáner 3D es una de las herramientas más eficientes para la captura de datos en procesos de ingeniería inversa. Su función principal es digitalizar objetos físicos mediante tecnologías de luz estructurada, láser o fotogrametría, generando modelos tridimensionales de alta precisión.

  • Precisión y detalle: Captura detalles minuciosos con resoluciones que pueden alcanzar micras de exactitud.
  • Rapidez en la digitalización: Ahorra tiempo en comparación con los métodos tradicionales de medición manual.
  • Versatilidad: Puede escanear desde pequeñas piezas mecánicas hasta estructuras de gran escala.
  • Optimización del diseño: Permite realizar mejoras en los modelos digitales antes de su fabricación.
  • Integración con CAD y CAE: Facilita la edición y simulación de diseños en software de diseño asistido por computadora.
Metrología con escáner 3D

Aplicaciones industriales de la ingeniería inversa con escáner 3D

La ingeniería inversa, apoyada por la tecnología de escaneo 3D, ha encontrado aplicaciones significativas en diversos sectores industriales. A continuación, se detallan cuatro aplicaciones destacadas:

Piezas descontinuadas o dañadas

Permite reproducir componentes que ya no se fabrican o que han sufrido daños, asegurando la continuidad operativa de máquinas y sistemas.

Control de calidad y verificación dimensional

Los escáneres 3D permiten comparar piezas fabricadas con diseños originales, garantizando el cumplimiento de tolerancias y especificaciones.

Inspección de piezas para mantenimiento

Ayuda a detectar desgastes o deformaciones en componentes críticos, anticipando fallos y programando mantenimientos preventivos.

Creación de moldes y matrices de alta precisión

Facilita la generación de moldes exactos basados en piezas existentes, optimizando procesos de producción.

¿Quieres conocer más sobre escáneres 3D?

Descarga nuestra guía con casos de éxito de empresas que ya utilizan esta tecnología

¿Cómo realizar la ingeniería inversa de una pieza con escáner 3D?

Preparación de la pieza

Antes de iniciar el escaneo, es crucial preparar adecuadamente el objeto:

  • Limpieza: asegúrate de que la superficie del objeto esté limpia y libre de polvo o residuos que puedan interferir con el escaneo.

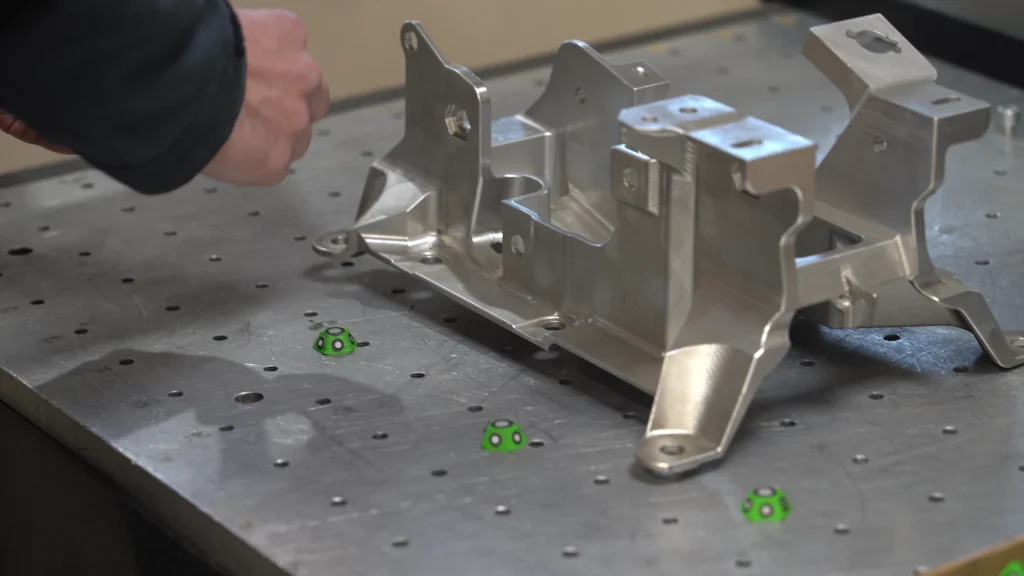

  • Marcadores de referencia: si el escáner lo requiere, coloca marcadores de referencia en el objeto para facilitar la alineación y precisión durante el proceso de escaneo.

Configuración del escáner

Selecciona y configura el escáner 3D adecuado según las características del objeto:

  • Tipo de escáner: dependiendo del tamaño y la complejidad del objeto, elige entre escáneres de luz estructurada, láser o fotogrametría.
  • Resolución y precisión: ajusta la resolución del escáner para capturar el nivel de detalle necesario sin generar archivos excesivamente grandes.

Proceso de escaneo

Realiza el escaneo siguiendo estos pasos:

  • Posicionamiento: coloca el objeto en una posición estable y, si es necesario, utiliza una plataforma giratoria para capturar todos los ángulos.
  • Captura de datos: inicia el escaneo, asegurándote de cubrir todas las superficies del objeto. Es posible que debas realizar múltiples pasadas desde diferentes ángulos para obtener una cobertura completa.
  • Verificación: revisa los datos escaneados en tiempo real para identificar posibles áreas faltantes o errores que requieran un escaneo adicional.

Procesamiento de la nube de puntos

Una vez completado el escaneo, procesa la nube de puntos obtenida:

  • Registro y alineación: si se realizaron múltiples escaneos, alinea y combina las diferentes nubes de puntos en un solo conjunto coherente.
  • Filtrado: elimina datos redundantes o ruido que puedan haberse capturado durante el escaneo.
  • Malla: convierte la nube de puntos en una malla poligonal que represente la superficie del objeto.

Creación del modelo CAD

Para facilitar la edición y modificación del diseño, es necesario convertir la malla en un modelo sólido CAD:

  • Conversión de malla a CAD: utiliza software especializado para transformar la malla en superficies NURBS o en un modelo sólido editable.
  • Reconstrucción de geometría: identifica y recrea características geométricas como planos, cilindros y agujeros en el modelo CAD.
  • Parametrización: define parámetros y restricciones que permitan modificar el diseño de manera eficiente.

Edición y optimización del diseño

Con el modelo CAD editable, procede a realizar las modificaciones necesarias:

  • Ajustes dimensionales: Corrige posibles desviaciones o errores presentes en el objeto original.
  • Mejoras de diseño: incorpora mejoras funcionales o estéticas según los requisitos del proyecto.
  • Simulación y análisis: realiza simulaciones para evaluar el comportamiento del diseño bajo diferentes condiciones y optimizar su rendimiento.

Fabricación del objeto

Finalmente, prepara el modelo para su fabricación:

  • Preparación para impresión 3D: si se opta por la impresión 3D, exporta el modelo en un formato compatible (como STL) y configura los parámetros de impresión adecuados.
  • Prototipado y pruebas: fabrica prototipos para verificar la funcionalidad y ajustar detalles antes de la producción final.
